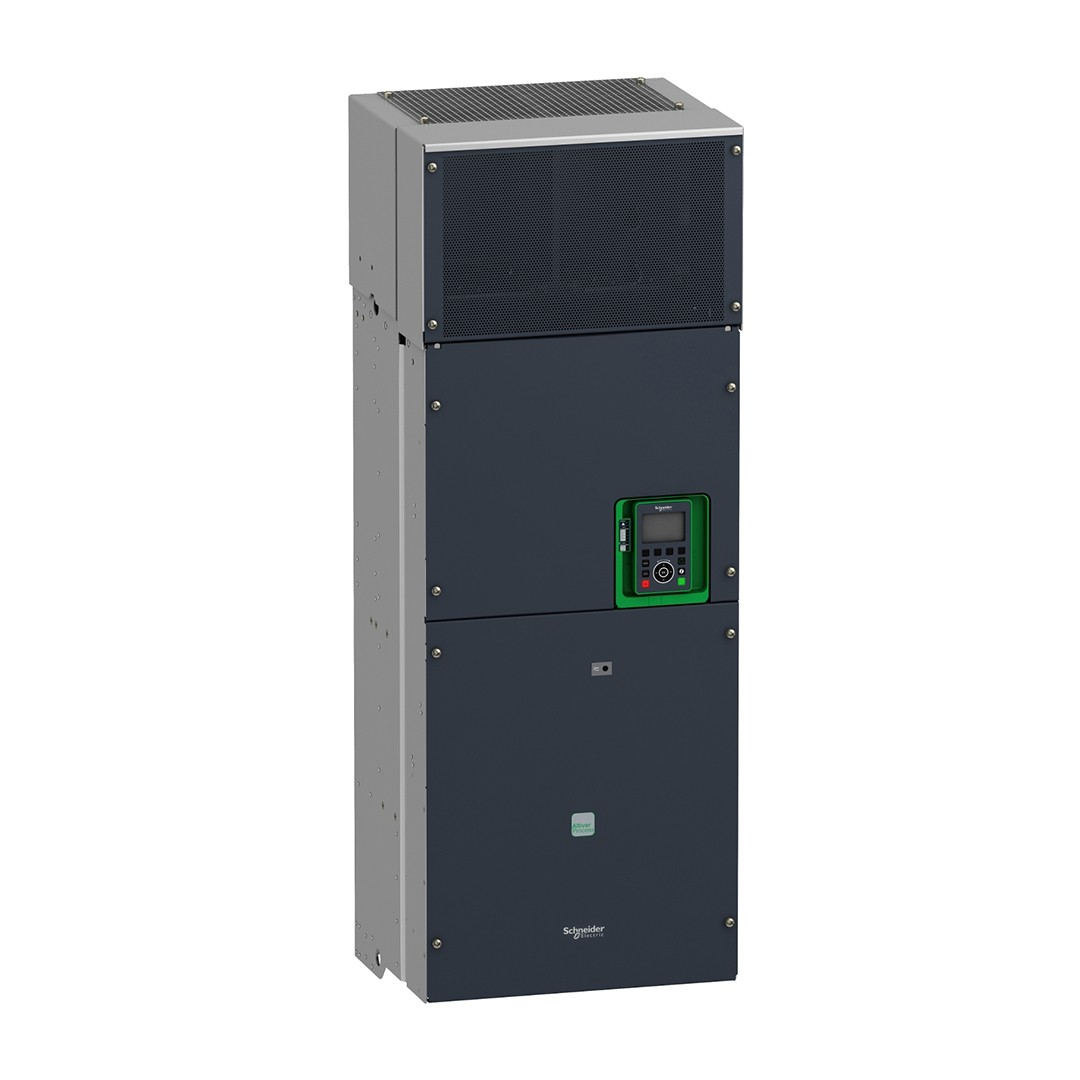

ATVProcess :VARIABLE SPEED DRIVE IP21 220KW 400V/480V

Ürün serisi:Altivar Process ATV900Cihaz uygulaması:Endüstriyel uygulamaÜrün ya da bileşen tipi:Değişken hızlı sürücüÜrün varış yeri:Asenkron motorlarSenkron motorlarÜrüne özel uygulama:Endüstriyel süreçŞebeke faz sayısı:3 fazMontaj Tipi:Duvara monteHaberleşme port protokolü:Modbus seriModbus TCPEthernet/IP[Us] nominal besleme gerilimi:380…480 V – 15…10 %Motor gücü kW:220,0 kW için normal şart160,0 kW için Ağır şartMotor gücü hp:350,0 hp için normal şart250,0 hp için Ağır şartSürekli çıkış akımı:302 A -de 2,5 kHz için Ağır şart427 A -de 2,5 kHz için normal şartEMC filtresi:EntegreWith EMC plate optionIP koruma sınıfı:IP00Koruma sınıfı:UL tip 1Seçenek Modülü:Yuva A: iletişim modülü için Profibus DP V1Yuva A: iletişim modülü için ProfinetYuva A: iletişim modülü için DeviceNetYuva A: iletişim modülü için EtherCATYuva A: iletişim modülü için CANopen daisy zinciri RJ45Yuva A: iletişim modülü için CANopen SUB-D 9Yuva A: iletişim modülü için CANopen vidalı terminallerYuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülüYuva A/yuva B/yuva C: çıkış rölesi genişletme modülüYuva B: 5/12 V dijital enkoder arayüz modülüYuva B: analog enkoder arayüz modülüYuva B: çözücü enkoder arayüz modülüIletişim modülü için Ethernet PowerlinkDijital giriş lojiği:16 önceden ayarlı hızAsenkron Motor Kontrol Profili:Sabit tork standartıDeğişken moment standardıOptimum moment moduMaksimum çıkış frekansı:599 HzAnahtarlama frekansı:1…8 kHz ayarlanabilir2,5…8 kHz değer kaybı faktörü ileNominal anahtarlama frekansı:2,5 kHzHat akımı:397,0 A -de 380 V (normal şart)296,0 A -de 380 V (Ağır şart)324,0 A -de 480 V (normal şart)246,0 A -de 480 V (Ağır şart)Görünen güç:247 kVA -de 480 V (normal şart)187 kVA -de 480 V (Ağır şart)Maksimum geçici akım:453 A süresince 60 s (Ağır şart)512 A süresince 60 s (normal şart)Şebeke frekansı:50…60 HzMUHTEMEL HAT ISC:50 kATamamlayıcı ÖzelliklerDijital giriş sayısı:10Dijital giriş tipi:DI1…DI8 programlanabilir, 24 V DC ( 11 V (durum 1)Negatif lojik (blok) (DI1…DI8), > 16 V (durum 0), < 10 V (durum 1)Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)Örnekleme süresi:2 ms +/- 0,5 msn (DI1…DI8) – Dijital giriş5 ms +/- 1 ms (DI7, DI8) – darbe girişi1 ms +/- 1 ms (AI1, AI2, AI3) – analog giriş5 ms +/- 1 ms (AQ1, AQ2) – analog çıkışDoğruluk:+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkışDoğrusallık hatası:AI1, AI2, AI3: maksimum değerin +/- % 0,15’i için analog girişAQ1, AQ2: +/- % 0,2 için analog çıkışYenileme süresi:Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)Yalıtım:Güç ve kontrol arasındaki terminaller
