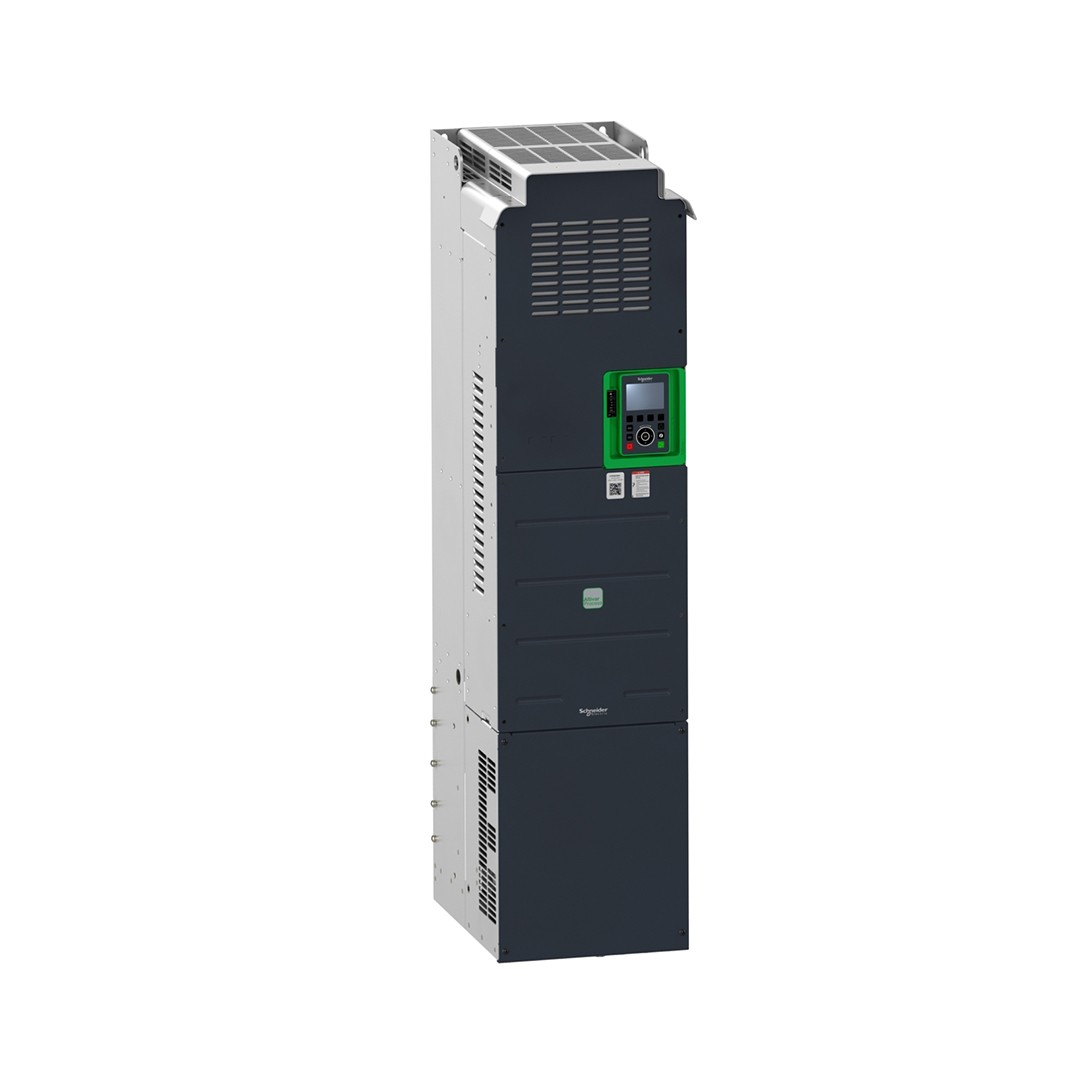

ATVProcess :VARIABLE SPEED DRIVE IP21 110KW 400V/480V

Ürün serisi:Altivar Process ATV900Cihaz uygulaması:Endüstriyel uygulamaÜrün ya da bileşen tipi:Değişken hızlı sürücüÜrün varış yeri:Senkron motorlarAsenkron motorlarÜrüne özel uygulama:Endüstriyel süreçŞebeke faz sayısı:3 fazMonofazeMontaj Tipi:Duvara monteHaberleşme port protokolü:Ethernet IP/Modbus TCPModbus[Us] nominal besleme gerilimi:380…480 V – 15…10 %Motor gücü kW:110,0 kW için normal şart90,0 kW için Ağır şartMotor gücü hp:150,0 hp için normal şart125,0 hp için Ağır şartSürekli çıkış akımı:211 A -de 4 kHz için normal şart173 A -de 4 kHz için Ağır şartEMC filtresi:EntegreWith EMC plate optionIP koruma sınıfı:IP21Koruma sınıfı:UL tip 1Seçenek Modülü:Yuva A: iletişim modülü için Profibus DP V1Yuva A: iletişim modülü için ProfinetYuva A: iletişim modülü için DeviceNetYuva A: iletişim modülü için EtherCATYuva A: iletişim modülü için CANopen daisy zinciri RJ45Yuva A: iletişim modülü için CANopen SUB-D 9Yuva A: iletişim modülü için CANopen vidalı terminallerYuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülüYuva A/yuva B/yuva C: çıkış rölesi genişletme modülüYuva B: 5/12 V dijital enkoder arayüz modülüYuva B: analog enkoder arayüz modülüYuva B: çözücü enkoder arayüz modülüAsenkron Motor Kontrol Profili:Sabit tork standartıDeğişken moment standardıOptimum moment moduMaksimum çıkış frekansı:599 HzAnahtarlama frekansı:1…8 kHz ayarlanabilir2,5…8 kHz değer kaybı faktörü ileNominal anahtarlama frekansı:2,5 kHzHat akımı:201,0 A -de 380 V (normal şart)170,0 A -de 380 V (Ağır şart)165,0 A -de 480 V (normal şart)143,0 A -de 480 V (Ağır şart)Görünen güç:121,8 kVA -de 380…480 V (normal şart)102,6 kVA -de 380…480 V (Ağır şart)Maksimum geçici akım:253 A süresince 60 s (normal şart)259,5 A süresince 60 s (Ağır şart)Şebeke frekansı:50…60 HzMUHTEMEL HAT ISC:50 kATamamlayıcı ÖzelliklerDijital giriş sayısı:10Röle çıkış tipi:Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cyclesYapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cyclesFiziksel arayüz:Ethernet2 telli RS 485Konnektör tipi:2 RJ451 RJ45Erişim yöntemi:Slave Modbus TCPİletim hızı:10, 100 Mbits4.8 kbps9600 bit/s19200 bit/sİletim çerçevesi:RTUAdreslerin sayısı:1…247Veri biçimi:8 bit, yapılandırılabilir tek, çift veya paritesizPolarizasyon tipi:Empedans yokHızlanma ve yavaşlama rampaları:Linear adjustable separately from 0.01…9999 sS, U veya özelleştirilmişMotor kayma kompanzasyonu:AyarlanabilirOtomatik her türlü yükBastırılabilirSürekli mıknatıslı motor yasasında bulunmazDurana kadar frenleme:DC enjeksiyon ileMaksimum Giriş Akımı:201,0 AMaksimum çıkış voltajı:480,0 VGöreceli simetrik ağ frekans toleransı:5 %Yüksek yükte taban yük akımı:173,0 ADüşük aşırı yükte taban yükü akımı:211,0 AKoruma tipi:Termal koruma: motorGüvenli tork kapatma: motorMotor fazı kesme: motorTermal koruma: sürücüGüvenli tork kapatma: sürücüAşırı ısınma: sürücüÇıkış fazları ve toprak arasındaki aşırı akım: sürücüÇıkış geriliminin aşırı yükü: sürücüKısa devre koruması: sürücüMotor fazı kesme: sürücüDC veriyolunda aşırı gerilimler: sürücüHat besleme aşırı gerilimi: sürücüHat besleme düşük gerilimi: sürücüHat besleme faz kaybı: sürücüAşırı hız: sürücüKontrol devresinde kesme: sürücüSet başına Miktar:1Genişlik:320 mmYükseklik:1205 mmDerinlik:393 mmÜrün ağırlığı:104 kgElektrikli bağlantı:Hat tarafı: vidalı terminal 2 x 50…3 x 120 mm²/2 x AWG 1/0…2 x 300 kcmilDC barası: vidalı terminal 0,5…1,5 mm²/AWG 20…AWG 16Kontrol: vidalı terminal 0,5…1,5 mm²/AWG 20…AWG 16İletim hızı:10, 100 Mbit/sn için Ethernet IP/Modbus TCP4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seriVeri biçimi:8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seriPolarizasyon tipi:Empedans yok için Modbus seriAdreslerin sayısı:1…247 için Modbus seriYerel sinyalleme:Yerel diagnostik: 3 LED (tek/iki renkli)5 LED (iki renkli)2 LED (iki renkli)1 LED (kırmızı)Yalıtım:Güç ve kontrol arasındaki terminaller
