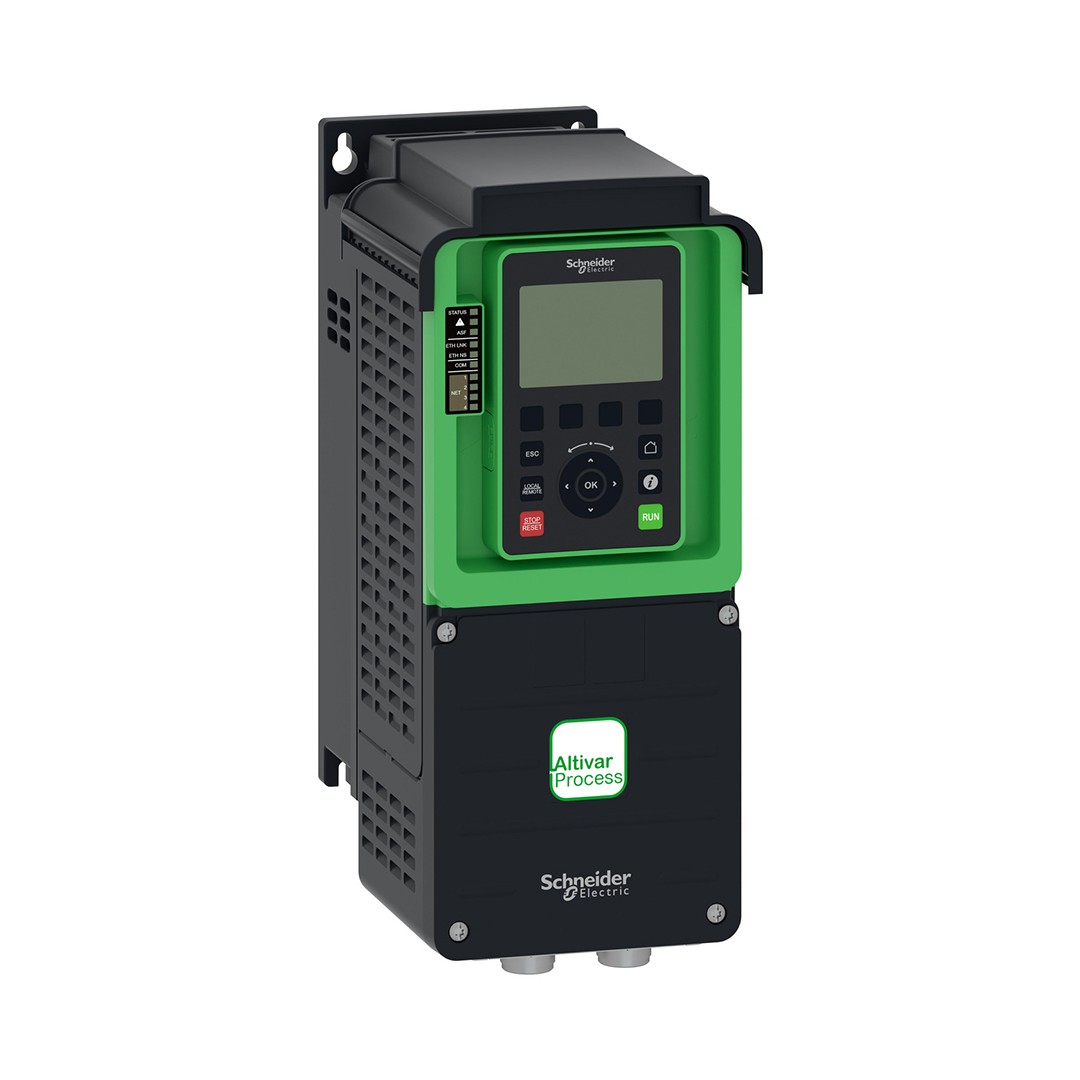

ATVProcess :VARIABLE SPEED DRIVE IP21 3KW 400V/480V

Ürün serisi:Altivar Process ATV600Ürün ya da bileşen tipi:Değişken hızlı sürücüÜrüne özel uygulama:Proses ve altyapıÜrün grubu:ATV630Model:Standart tipÜrün varış yeri:Asenkron motorlarSenkron motorlarIP koruma derecesi:IP21 ‘e uygun IEC 61800-5-1IP21 ‘e uygun IEC 60529[Us] nominal besleme gerilimi:380…480 VKoruma sınıfı:UL tip 1 ‘e uygun UL 508CSoğutmanın tipi:Zorlamalı konveksiyonBesleme frekansı:50…60 Hz – 5…5 %[Us] nominal besleme gerilimi:380…480 V – 15…10 %Motor gücü kW:3 kW (normal şart)2,2 kW (Ağır şart)Motor gücü hp:3 hp Ağır şartHat akımı:5,8 A -de 380 V (normal şart)5,1 A -de 480 V (normal şart)4,5 A -de 380 V (Ağır şart)4 A -de 480 V (Ağır şart)MUHTEMEL HAT ISC:50 kAGörünen güç:4,2 kVA -de 480 V (normal şart)3,3 kVA -de 480 V (Ağır şart)Sürekli çıkış akımı:7,2 A -de 4 kHz için normal şart5,6 A -de 4 kHz için Ağır şartMaksimum geçici akım:8,4 A süresince 60 s (Ağır şart)7,9 A süresince 60 s (normal şart)Asenkron Motor Kontrol Profili:Değişken moment standardıSabit tork standartıOptimum moment moduHız kontrol cihazı çıkış frekansı:0,1…500 HzNominal anahtarlama frekansı:4 kHzAnahtarlama frekansı:2…12 kHz ayarlanabilir4…12 kHz değer kaybı faktörü ileGüvenlik fonksiyonu:STO (güvenli tork kapatma) SIL 3Dijital giriş lojiği:16 önceden ayarlı hızHaberleşme port protokolü:EthernetModbus TCPModbus seriSeçenek kartı:Yuva A: iletişim modülü, Profibus DP V1Yuva A: iletişim modülü, ProfinetYuva A: iletişim modülü, DeviceNetYuva A: iletişim modülü, Modbus TCP/EtherNet/IPYuva A: iletişim modülü, CANopen daisy zinciri RJ45Yuva A: iletişim modülü, CANopen SUB-D 9Yuva A: iletişim modülü, CANopen vidalı terminallerYuva A/yuva B: dijital ve analog G/Ç genişletme modülüYuva A/yuva B: çıkış rölesi genişletme modülüYuva A: iletişim modülü, Ethernet IP/Modbus TCP/MD-LinkIletişim modülü, BACnet MS/TPIletişim modülü, Ethernet PowerlinkTamamlayıcı ÖzelliklerMontaj Tipi:Duvara monteFazların ağ sayısı:3 fazDijital çıkış sayısı:0Dijital çıkış tipi:Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mARöle çıkışları R1A, R1B, R1C 30 V DC 3000 mARöle çıkışları R2A, R2C 250 V AC 5000 mARöle çıkışları R2A, R2C 30 V DC 5000 mARöle çıkışları R3A, R3C 250 V AC 5000 mARöle çıkışları R3A, R3C 30 V DC 5000 mAÇıkış gerilimi: 11 V (durum 1)Negatif lojik (blok) (DI1…DI8), > 16 V (durum 0), < 10 V (durum 1)Analog çıkış sayısı:2Analog çıkış tipi:Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bitYazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bitYazılım-yapılandırılabilir akım DQ-, DQ+: 30 V DCYazılım-yapılandırılabilir akım DQ-, DQ+: 100 mAÖrnekleme süresi:2 ms +/- 0,5 msn (DI1...DI4) - Dijital giriş5 ms +/- 1 ms (DI5, DI6) - Dijital giriş5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş10 ms +/- 1 ms (AO1) - analog çıkışDoğruluk:+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş+/- 1 % AO1, AO2 60 °C sıcaklık değişimi için analog çıkışDoğrusallık hatası:AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog girişAO1, AO2: +/- % 0,2 için analog çıkışRöle çıkış sayısı:3Röle çıkış tipi:Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cyclesYapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cyclesYenileme süresi:Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)Minimum anahtarlama akımı:Röle çıkışı R1, R2, R3: 5 mA -de 24 V DCMaksimum anahtarlama akımı:Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V ACRöle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DCRöle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V ACRöle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCYalıtım:Güç ve kontrol arasındaki terminallerMaksimum çıkış frekansı:500 kHzMaksimum Giriş Akımı:5,8 AMotor Güç Aralığı AC-3:2,2…3 kW -de 380…440 V 3 faz2,2…3 kW -de 480…500 V 3 fazSet başına Miktar:1Muhafaza montajı:Duvara monte
