Aşırı veya düşük akım 0,3..1,5 A 1..5 A 3..15 A

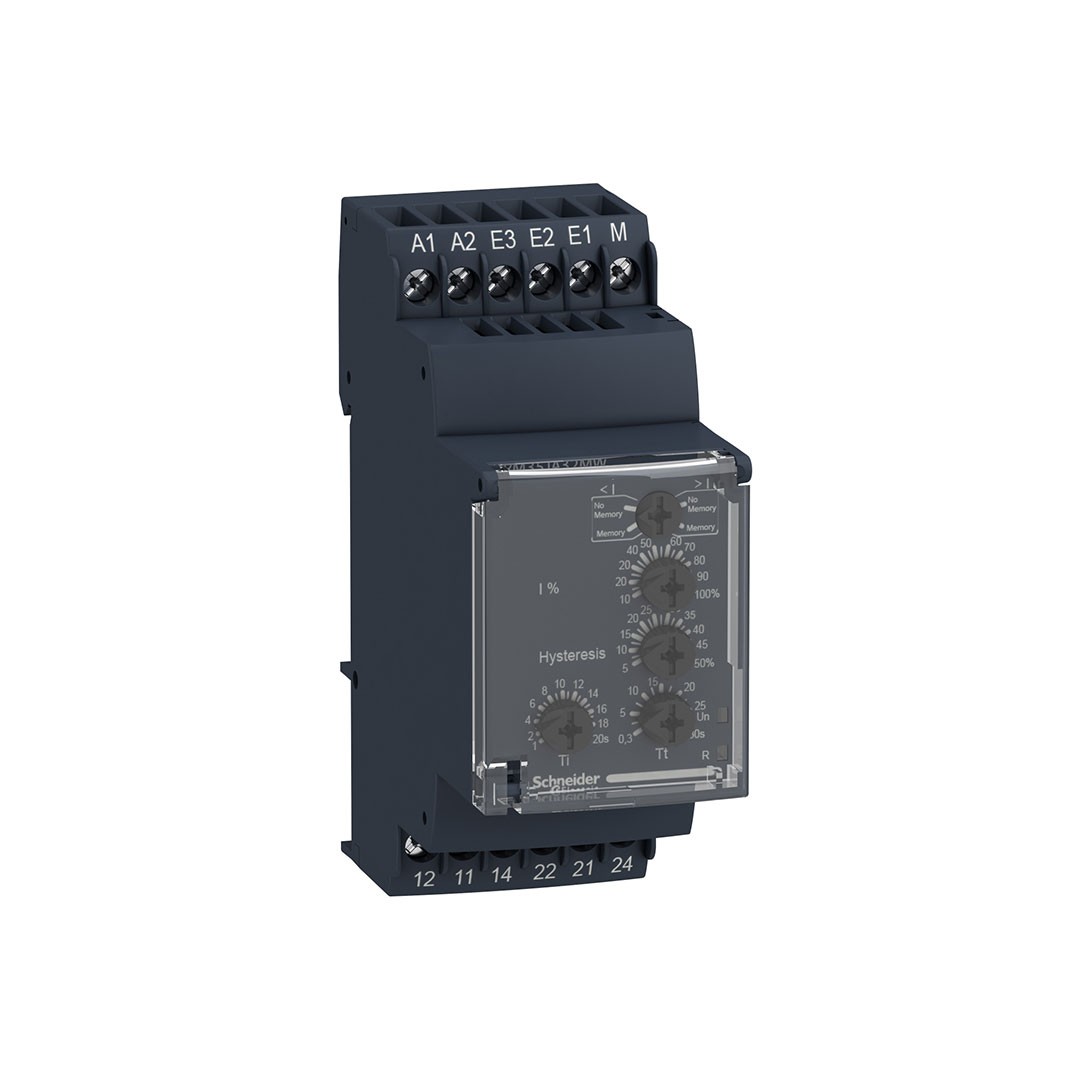

Ürün serisiHarmony Kontrol Röleleriröle tipiAkım kontrol rölesiÜrün Ya da Bileşen TipiAkım kontrol rölesiröle adıRM35JAröle tarafından izlenen parametrelerAşırı akım veya düşük akım algılamatime delayAyarlanabilir 0.3…30 s, 0 + 10 % Tt- time delay upon faultAyarlanabilir 1…20 sn, 0 + 10 % Ti- inhibition time delay upon startupVA cinsinden anahtarlama kapasitesi1250 VAminimum anahtarlama akımı10 mA -de 5 V DCmaksimum anahtarlama akımı5 A AC/DCVA cinsinden güç tüketimi                              3,5 VA ACölçüm aralığı150 mA…15 A akım AC/DCkullanım kategorisiAC-12 ‘e uygunIEC 60947-5-1AC-13 ‘e uygunIEC 60947-5-1AC-14 ‘e uygunIEC 60947-5-1AC-15 ‘e uygunIEC 60947-5-1DC-12 ‘e uygunIEC 60947-5-1DC-13 ‘e uygunIEC 60947-5-1DC-14 ‘e uygunIEC 60947-5-1Kontak Tipi ve Düzenleme2 K/Asıfırlama süresi1500 ms zaman gecikmesimaksimum anahtarlama gerilimi250 V AC/DCbesleme gerilimi limitleri20,4…264 V AC/DCoperating voltage tolerance- 15 % + 10 % UnW cinsinden güç tüketimi0,6 W DCkontrol devresi frekansı40…70 Hz +/- 10 %terminaller arasında direnç0,005 Ohm -de E3-M terminalleri0,015 Ohm -de E2-M terminalleri0,05 Ohm -de E1-M terminalleriçıkış kontakları2 K/Anominal çıkış akımı5 AMaksimum motor kablosu uzunluğu30 ms doğru rms değeri olarak ölçüm döngüsühisteresiz                                                         5…50 % ‘ineşik ayarıdelay at power up0,3 sölçüm doğruluğuTam ölçek değerinin +/- %10’utekrarlama doğruluğu+/- % 0,5 için giriş ve ölçüm devresi+/- 2 % için zaman gecikmesiölçüm hatası% 0,05/°C sıcaklık değişimi ileTüm serinin 1 volt üzerinde gerilim değişimi ilepolariteYok DCeşik ayarı10…100 %İşaretlemeCE : EMC 89/336/EECCE : 73/23/EECaşırı gerilim kategorisiIII conforming to IEC 60664-1yalıtım direnci> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında ‘e uygunIEC 60255-5> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında ‘e uygunIEC 60664-1> 1 MOhm -de 500 V DC besleme ve ölçüm arasında ‘e uygunIEC 60255-5> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında ‘e uygunIEC 60664-1> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında ‘e uygunIEC 60255-5> 1 MOhm -de 500 V DC besleme ve ölçüm arasında ‘e uygunIEC 60664-1[Ui] nominal yalıtım voltajı250 V ‘e uygunIEC 60664-1çalışma konumuHerhangi bir konum olmadanbağlantılar – terminallerVidalı terminaller, 1 x 0,5…1 x 4 mm² (AWG 20…AWG 11) katı kablo uçsuzVidalı terminaller, 2 x 0,5…2 x 2,5 mm² (AWG 20…AWG 14) katı kablo uçsuzVidalı terminaller, 1 x 0,2…1 x 2,5 mm² (AWG 24…AWG 12) esnek Kablo uçluVidalı terminaller, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) esnek Kablo uçlusıkma torku0,6…1 N.m ‘e uygunIEC 60947-1muhafaza malzemesiKendiliğinden sönen plastikyerel sinyallemeGüç AÇIK: LED (yeşil)Röle AÇIK: LED (sarı)montaj desteği35 mm simetrik DIN rayı ‘e uygunIEC 60715elektrik dayanıklılığı100000 cyclesMekanik dayanıklılık30000000 cyclesçalışma hızı
