Aşırı ve düşük frekans

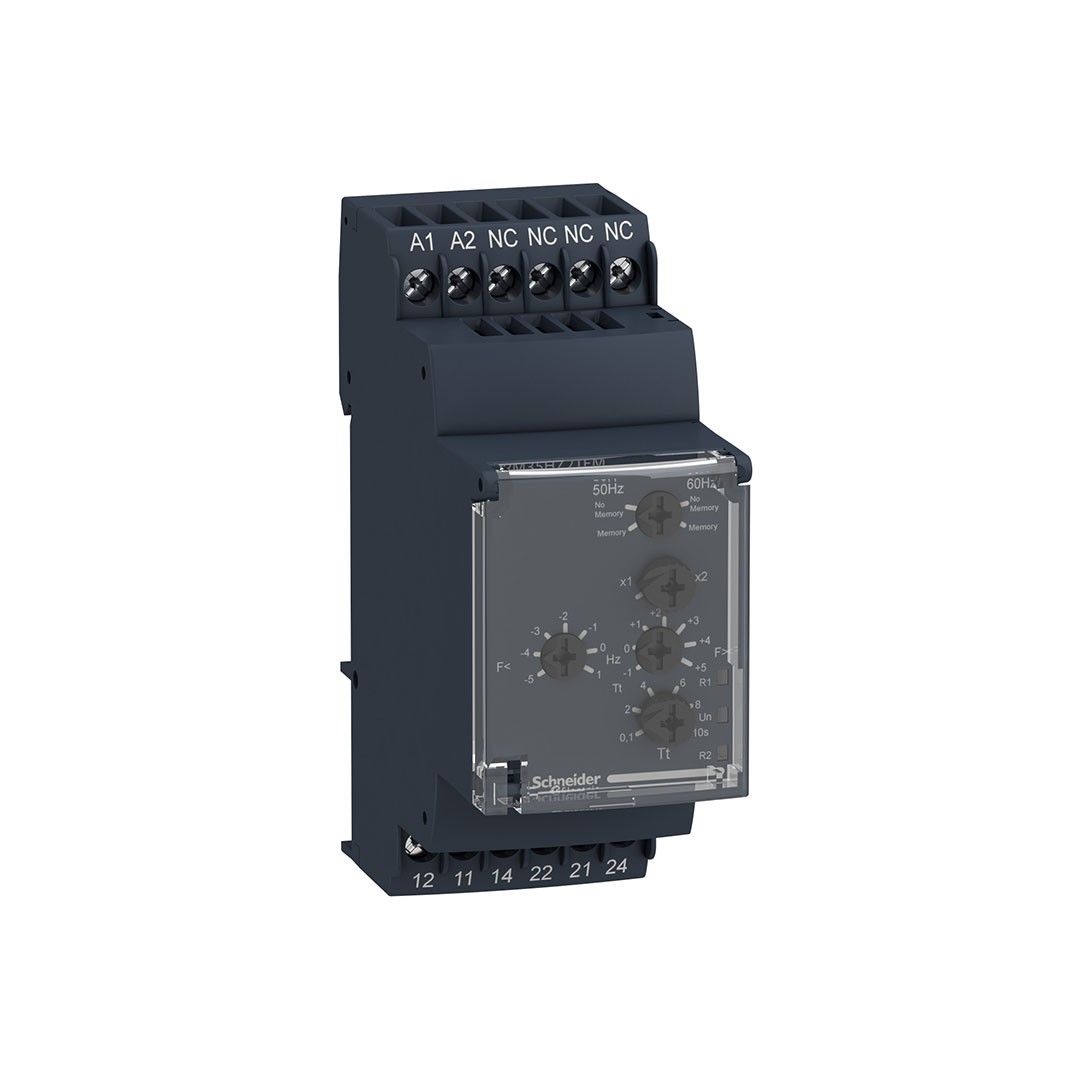

Ürün serisiHarmony Kontrol Röleleriröle tipiFrekans kontrol rölesiÜrün Ya da Bileşen TipiFrekans kontrol rölesiröle adıRM35HZ21FMröle tarafından izlenen parametrelerAşırı frekans ve düşük frekans 50 veya 60 Hzzaman gecikme tipi                                             Ayarlanabilir 0.1…10 s, +/- 10 % Tt- time delay upon faultVA cinsinden anahtarlama kapasitesi1250 VAminimum anahtarlama akımı10 mA -de 5 V DCVA cinsinden güç tüketimi6 VA ACölçüm aralığı40…70 Hzkullanım kategorisiAC-12 ‘e uygunIEC 60947-5-1AC-13 ‘e uygunIEC 60947-5-1AC-14 ‘e uygunIEC 60947-5-1AC-15 ‘e uygunIEC 60947-5-1DC-12 ‘e uygunIEC 60947-5-1DC-13 ‘e uygunIEC 60947-5-1DC-14 ‘e uygunIEC 60947-5-1sıfırlama süresi                                                    2000 ms zaman gecikmesimaksimum anahtarlama gerilimi250 V AC/DC[Us] nominal besleme gerilimi120…277 V AC[Un] rated nominal voltage120…277 V AC non self-poweredbesleme gerilimi limitleri102…308 V ACkontrol devresi frekansı40…70 Hzgenişlik35 mmçıkış kontakları1 K/A + 1 K/Akontak malzemesiKadmiyumsuznominal çıkış akımı5 AMaksimum giriş frekansı70 HzMaksimum motor kablosu uzunluğu200 ms doğru rms değeri olarak ölçüm döngüsüGüç açıldığında gecikme0,5 shisteresiz0,3 % sabitölçüm doğruluğuGirişte tam ölçek değerinin +/- %10’uZaman gecikmesinde tam ölçek değerinin +/- %10’utekrarlama doğruluğu+/- % 0,5 için giriş ve ölçüm devresi+/- % 0,5 için zaman gecikmesiölçüm hatası+/- % 0,05/°C sıcaklık değişimi ileTüm serinin < +/- % 1 üzerinde gerilim değişimi ileeşik ayarı-2...10 Hz-10...2 HzİşaretlemeCE : 73/23/EECCE : EMC 89/336/EECaşırı gerilim kategorisiIII conforming to IEC 60664-1yalıtım direnci> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında ‘e uygunIEC 60255-5> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında ‘e uygunIEC 60664-1> 1 MOhm -de 500 V DC besleme ve ölçüm arasında ‘e uygunIEC 60255-5> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında ‘e uygunIEC 60664-1> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında ‘e uygunIEC 60255-5> 1 MOhm -de 500 V DC besleme ve ölçüm arasında ‘e uygunIEC 60664-1[Ui] nominal yalıtım voltajı400 V ‘e uygunIEC 60664-1Çalışma gerilim toleransı- 15 % + 10 % Unbesleme frekansı50/60 Hz +/- 10 %yalıtımBesleme ile ölçüm arasında galvaniz yalıtım yokturçalışma konumuHerhangi bir konum olmadanbağlantılar – terminallerVidalı terminaller, 1 x 0,5…1 x 4 mm² (AWG 20…AWG 11) katı kablo uçsuzVidalı terminaller, 2 x 0,5…2 x 2,5 mm² (AWG 20…AWG 14) katı kablo uçsuzVidalı terminaller, 1 x 0,2…1 x 2,5 mm² (AWG 24…AWG 12) esnek Kablo uçluVidalı terminaller, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) esnek Kablo uçlusıkma torku0,6…1 N.m ‘e uygunIEC 60947-1muhafaza malzemesiKendiliğinden sönen plastikYerel sinyalleme1 LED yeşil için güç AÇIK1 LED sarı için doğru frekans (yüksek R1)1 LED sarı için doğru frekans (alçak R2)montaj desteği35 mm simetrik DIN rayı ‘e uygunIEC 60715elektrik dayanıklılığı100000 cyclesMekanik dayanıklılık30000000 cyclesçalışma hızı
