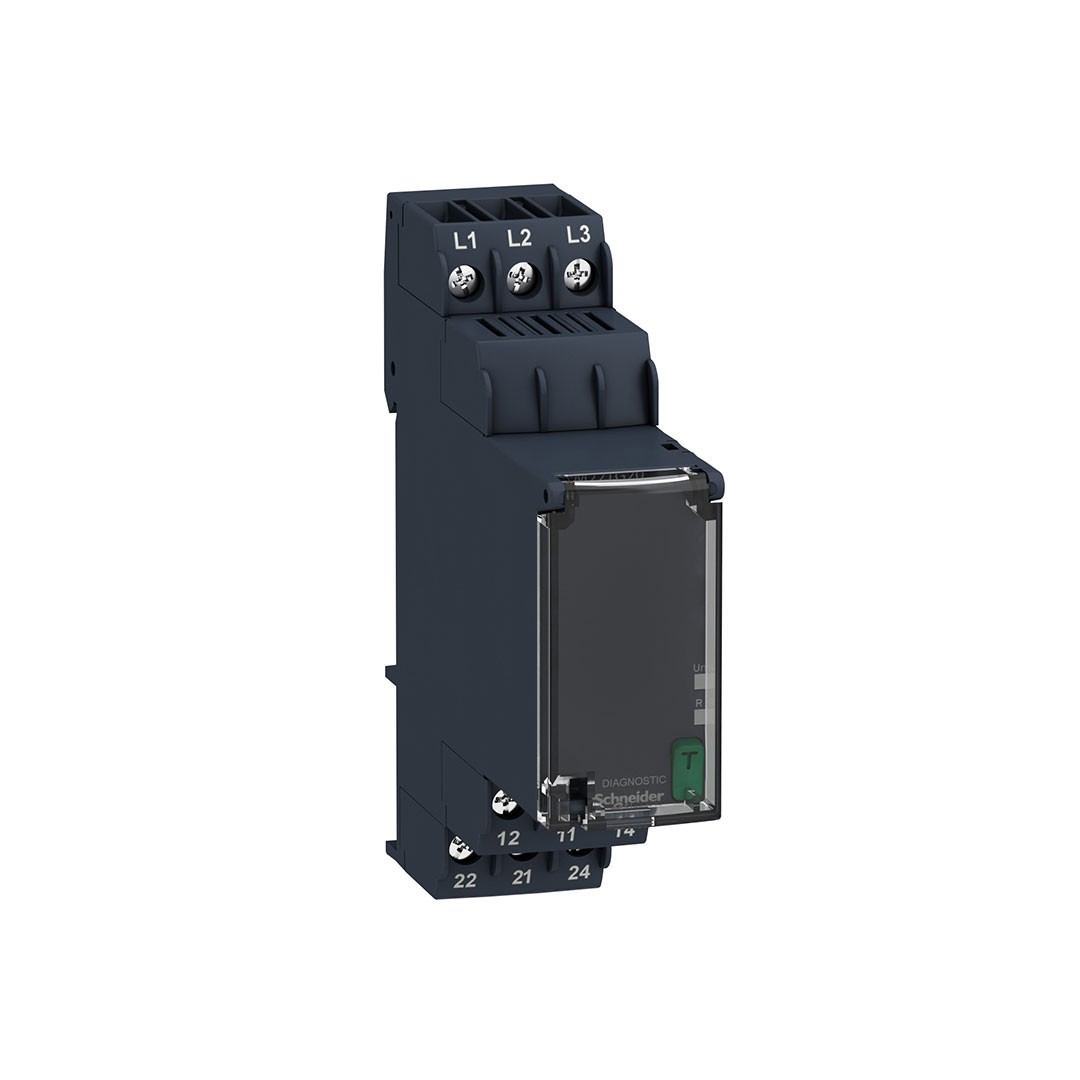

Faz kaybı – faz sırası (faz koruma rölesi)

Ürün serisiHarmony Kontrol Röleleriröle tipiKontrol rölesiÜrün Ya da Bileşen Tipi3 fazlı kontrol rölesiFazların Ağ Sayısı3 fazröle adıRM22TGröle tarafından izlenen parametreler                                Faz sırasıFaz arızası algılama (2 veya daha fazla faz kesme)zaman gecikme tipiOlmadanVA cinsinden anahtarlama kapasitesi2000 VAölçüm aralığı208…480 V gerilim ACKontak Tipi ve Düzenleme2 K/Asıfırlama süresi                                                                  1500 ms maksimum gerilimdemaksimum anahtarlama gerilimi250 V ACminimum anahtarlama akımı10 mA -de 5 V DCmaksimum anahtarlama akımı8 A AC[Us] nominal besleme gerilimiAC/DCbesleme gerilimi limitleri183…528 V ACoperating limits183…528 V ACVA cinsinden güç tüketimi15 VA -de 480 V AC 60 Hzgerilim algılama eşiği< 100 V ACsupply voltage frequency50...60 Hz +/- 10 %çıkış kontakları2 K/Abaşlatmada çalışma gecikmesi650 msyanıt süresi 100 MOhm -de 500 V DC 'e uygunIEC 60255-27montaj konumuHerhangi bir konumbağlantılar - terminallerVidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuzVidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçluVidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuzVidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlusıkma torku0,6…1 N.m 'e uygunIEC 60947-1muhafaza malzemesiKendiliğinden sönen plastikdurum LED'iLED (sarı) röle AÇIKLED (yeşil) güç AÇIKmontaj desteği35 mm DIN rayı 'e uygunIEC 60715elektrik dayanıklılığı100000 cyclesMekanik dayanıklılık10000000 cycleskullanım kategorisiAC-15 'e uygunIEC 60947-5-1DC-13 'e uygunIEC 60947-5-1AC-1 'e uygunIEC 60947-4-1DC-1 'e uygunIEC 60947-4-1[Un] rated nominal voltageself-poweredgüvenlik güvenilirlik verisiMTTFd = 924,6 yılB10d = 850000kontak malzemesiKadmiyumsuzKontrol tipiWith test buttongenişlik22,5 mmÜrün Ağırlığı0,09 kg
